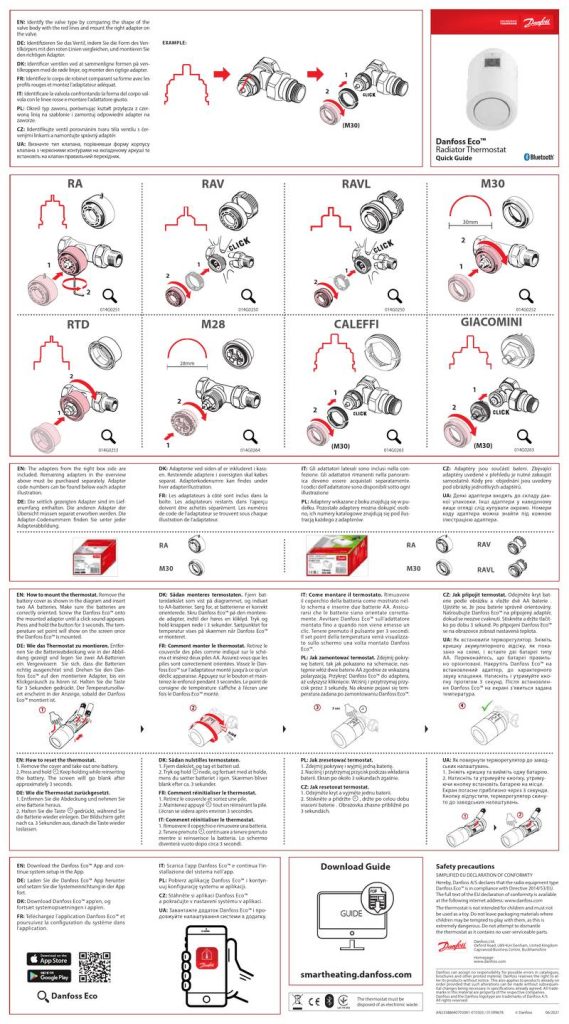

Danfoss 014G0251 Eco Radiator Thermostat User Guide

1

2

EN: Identify the valve type by comparing the shape of the

valve body with the red lines and mount the right adapter on

the valve.

EXAMPLE:

DE: Identifizieren Sie das Ventil, indem Sie die Form des Ven-

tilkörpers mit den roten Linien vergleichen, und montieren Sie

den richtigen Adapter.

DK: Identificer ventilen ved at sammenligne formen på ven-

tilkroppen med de røde linjer, og monter den rigtige adapter.

1

FR: Identifiez le corps de robinet comparant sa forme avec les

profils rouges et montez l’adaptateur adéquat.

2

IT: Identificare la valvola confrontando la forma del corpo val-

vola con le linee rosse e montare l’adattatore giusto.

PL: Określ typ zaworu, porównując kształt przyłącza z czer-

woną linią na szablonie i zamontuj odpowiedni adapter na

zaworze.

(M30)

CZ: IIdentifikujte ventil porovnáním tvaru těla ventilu s čer-

venými linkami a namontujte správný adaptér.

Danfoss Eco™

Radiator Thermostat

Quick Guide

UA: Визначте тип клапана, порівнявши форму корпусу

клапана з червоними контурами на вкладеному аркуші та

встановіть на клапан правильний перехідник.

RA

M30

RAVL

RAV

30mm

2

1

1

1

1

2

2

2

014G0251

014G0250

014G0250

014G0252

GIACOMINI

M28

CALEFFI

RTD

28mm

2

1

1

2

2

2

1

1

(M30)

(M30)

014G0253

014G0263

014G0263

014G0264

EN: The adapters from the right box side are

included. Remaining adapters in the overview

above must be purchased separately. Adapter

code numbers can be found below each adapter

illustration.

DK: Adapterne ved siden af er inkluderet i kass-

en. Resterende adaptere i oversigten skal købes

separat. Adapterkodenumre kan findes under

hver adapterillustration.

IT: Gli adattatori laterali sono inclusi nella con-

fezione. Gli adattatori rimanenti nella panoram-

ica devono essere acquistati separatamente.

I codici dell’adattatore sono disponibili sotto ogni

illustrazione

CZ: Adaptéry jsou součástí balení. Zbývající

adaptéry uvedené v přehledu je nutné zakoupit

samostatně. Kódy pro objednání jsou uvedeny

pod obrázky jednotlivých adaptérů.

FR: Les adaptateurs à côté sont inclus dans la

boîte. Les adaptateurs restants dans l’aperçu

doivent être achetés séparément. Les numéros

de code de l’adaptateur se trouvent sous chaque

illustration de l’adaptateur.

UA: Деякі адаптери входять до складу дан-

ної упаковки. Інші адаптери у наведеному

вище огляді слід купувати окремо. Номери

коду адаптера можна знайти під кожною

ілюстрацією адаптера.

DE: Die seitlich gezeigten Adapter sind im Lief-

erumfang enthalten. Die anderen Adapter der

Übersicht müssen separat erworben werden. Die

Adapter-Codenummern finden Sie unter jeder

Adapterabbildung.

PL: Adaptery wskazane z boku znajdują się w pu-

dełku. Pozostałe adaptery można dokupić osob-

no, ich numery katalogowe znajdują się pod ilus-

tracją każdego z adapterów.

RAV

RA

RA

M30

M30

RAVL

EN: How to mount the thermostat. Remove the

battery cover as shown in the diagram and insert

two AA batteries. Make sure the batteries are

correctly oriented. Screw the Danfoss Eco™ onto

the mounted adapter until a click sound appears.

Press and hold the button for 3 seconds. The tem-

perature set point will show on the screen once

the Danfoss Eco™ is mounted.

DK: Sådan monteres termostaten. Fjern bat-

teridækslet som vist på diagrammet, og indsæt

to AA-batterier. Sørg for, at batterierne er korrekt

orienterede. Skru Danfoss Eco™ på den montere-

de adapter, indtil der høres en kliklyd. Tryk og

hold knappen nede i 3 sekunder. Sætpunktet for

temperatur vises på skærmen når Danfoss Eco™

er monteret.

IT: Come montare il termostato. Rimuovere

CZ: Jak připojit termostat. Odejměte kryt bat-

erie podle obrázku a vložte dvě AA baterie .

Ujistěte se, že jsou baterie správně orientovány.

Našroubujte Danfoss Eco™ na připojený adaptér,

dokud se neozve cvaknutí. Stiskněte a držte tlačít-

ko po dobu 3 sekund. Po připojení Danfoss Eco™

se na obrazovce zobrazí nastavená teplota.

il coperchio della batteria come mostrato nel-

lo schema e inserire due batterie AA. Assicu-

rarsi che le batterie siano orientate corretta-

mente. Avvitare Danfoss Eco™ sull’adattatore

montato fino a quando non viene emesso un

clic. Tenere premuto il pulsante per 3 secondi.

Il set point della temperatura verrà visualizza-

to sullo schermo una volta montato Danfoss

Eco™.

UA: Як встановити терморегулятор. Зніміть

кришку акумуляторного відсіку, як пока-

зано на схемі, і вставте дві батареї типу

АА. Переконайтесь, що батареї правиль-

но орієнтовані. Накрутіть Danfoss Eco™ на

встановлений адаптер, до характерного

звуку клацання. Натисніть і утримуйте кно-

пку протягом 3 секунд. Після встановлен-

ня Danfoss Eco™ на екрані з’явиться задана

температура.

DE: Wie das Thermostat zu montieren. Entfer-

nen Sie die Batterieabdeckung wie in der Abbil-

dung gezeigt und legen Sie zwei AA-Batterien

ein. Vergewissern Sie sich, dass die Batterien

richtig ausgerichtet sind. Drehen Sie den Dan-

foss Eco™ auf den montierten Adapter, bis ein

Klickgeräusch zu hören ist. Halten Sie die Taste

für 3 Sekunden gedrückt. Der Temperatursollw-

ert erscheint in der Anzeige, sobald der Danfoss

Eco™ montiert ist.

FR: Comment monter le thermostat. Retirez le

couvercle des piles comme indiqué sur le sché-

ma et insérez deux piles AA. Assurez-vous que les

piles sont correctement orientées. Vissez le Dan-

foss Eco™ sur l’adaptateur monté jusqu’à ce qu’un

déclic apparaisse. Appuyez sur le bouton et main-

tenez-le enfoncé pendant 3 secondes. Le point de

consigne de température s’affiche à l’écran une

fois le Danfoss Eco™ monté.

PL: Jak zamontować termostat. Zdejmij pokry-

wę baterii, tak jak pokazano na schemacie, nas-

tępnie włóż dwie baterie AA zgodnie ze wskazaną

polaryzacją. Przykręć Danfoss Eco™ do adaptera,

aż usłyszysz kliknięcie. Wciśnij i przytrzymaj przy-

cisk przez 3 sekundy. Na ekranie pojawi się tem-

peratura zadana po zamontowaniu Danfoss Eco™.

4

3

2

3 sec

1

2

1

3

EN: How to reset the thermostat.

DK: Sådan nulstilles termostaten.

1. Fjern dækslet, og tag et batteri ud.

PL: Jak zresetować termostat.

UA: Як повернути терморегулятор до завод-

ських налаштувань.

1. Remove the cover and take out one battery.

2. Press and hold , Keep holding while reinserting

the battery. The screen will go blank after

approximately 3 seconds.

1. Zdejmij pokrywę i wyjmij jedną baterię.

2. Naciśnij i przytrzymaj przycisk podczas wkładania

baterii. Ekran po około 3 sekundach zgaśnie.

2. Tryk og hold

nede, og fortsæt med at holde,

1. Зніміть кришку та вийміть одну батарею.

2. Натисніть та утримуйте кнопку, утриму-

ючи кнопку встановіть батарею на місце.

Екран погасне приблизно через 3 секунди.

Кнопку відпустити, терморегулятор скину-

то до заводських налаштувань.

mens du sætter batteriet i igen. Skærmen bliver

blank efter ca. 3 sekunder.

CZ: Jak resetovat termostat.

1. Odejměte kryt a vyjměte jednu baterii.

DE: Wie die Thermostat zurückgesetzt.

1. Entfernen Sie die Abdeckung und nehmen Sie

eine Batterie heraus.

FR: Comment réinitialiser le thermostat.

1. Retirez le couvercle et sortez une pile.

2. Stiskněte a přidržte

, držte po celou dobu

2. Maintenez appuyé

tout en réinsérant la pile.

vracení baterie . Obrazovka zhasne přibližně po

3 sekundách.

2. Halten Sie die Taste

gedrückt, während Sie

L’écran se videra après environ 3 secondes.

2

1

die Batterie wieder einlegen. Der Bildschirm geht

nach ca. 3 Sekunden aus, danach die Taste wieder

loslassen.

IT: Comment réinitialiser le thermostat.

1. Rimuovere il coperchio e rimuovere una batteria.

2. Tenere premuto , continuare a tenere premuto

mentre si reinserisce la batteria. Lo schermo

diventerà vuoto dopo circa 3 secondi.

EN: Download the Danfoss Eco™ App and con-

tinue system setup in the App.

IT: Scarica l’app Danfoss Eco™ e continua l’in-

stallazione del sistema nell’app.

Safety precautions

SIMPLIFIED EU DECLARATION OF CONFORMITY

Download Guide

DE: Laden Sie die Danfoss Eco™ App herunter

und setzen Sie die Systemeinrichtung in der App

fort.

PL: Pobierz aplikację Danfoss Eco™ i kontyn-

uuj konfigurację systemu w aplikacji.

Hereby, Danfoss A/S declares that the radio equipment type

Danfoss Eco™ is in compliance with Directive 2014/53/EU.

The full text of the EU declaration of conformity is available

at the following internet address: www.danfoss.com

PDF

CZ: Stáhněte si aplikaci Danfoss Eco™

a pokračujte v nastavení systému v aplikaci.

DK: Download Danfoss Eco™ app’en, og

fortsæt systemopsætningen i app’en.

The thermostat is not intended for children and must not

be used as a toy. Do not leave packaging materials where

children may be tempted to play with them, as this is

extremely dangerous. Do not attempt to dismantle

the thermostat as it contains no user-serviceable parts.

UA: Завантажте додаток Danfoss Eco™ і про-

довжуйте налаштування системи в додатку.

GUIDE

FR: Téléchargez l’application Danfoss Eco™ et

poursuivez la configuration du système dans

l’application.

Danfoss Ltd.

Oxford Road, UB9 4LH Denham, United Kingdom

Capswood Business Centre, Buckhamshire

Homepage:

www.danfoss.com

Danfoss can accept no responsibility for possible errors in catalogues,

brochures and other printed material. Danfoss reserves the right to al-

ter its products without notice. This also applies to products already on

order provided that such alterations can be made without subsequen-

tial changes being necessary in specifications already agreed. All trade-

marks in this material are property of the respective companies.

Danfoss and the Danfoss logotype are trademarks of Danfoss A/S.

All rights reserved.

smartheating.danfoss.com

Danfoss Eco

The thermostat must be

disposed of as electronic waste.

AN23588640703001010303 / 013R9678

© Danfoss

06/2021
